Pigtail za optički kabl
Stavka: Pigtail za optički kabel
Model: LC/UPC 10GB OM3 Simplex 0.9mm Fiber Optic Pigtails
Svaki LC Multimode 50/125µm 10G OM3 Simplex Fiber Optic Pigtail (0.9mm, UPC Polish, PVC/OFNR) je prošao test gubitka umetanja, povratnih gubitaka i end-face inspekcije u tvornici kako bi bio usklađen i premašio industrijski standardi.
- Uvod u proizvod
Gloryoptic nudi simplex LC 10G OM3 optičke pigtaile po vrlo konkurentnoj cijeni. Naš LC OM3 optički pigtail sastoji se od izloženog 50/125 μm 10G OM3 multimodnog optičkog kabela na jednom kraju i unaprijed instaliranog simplex LC konektora na drugom kraju. Ovaj OM3 optički pigtail ima laserski optimiziran multimodni kabl (LOMMF) za upotrebu sa 10 Gigabit Ethernet aplikacijama. Odlikuje se izuzetno visokim propusnim opsegom, pružajući skoro tri puta veću širinu pojasa u odnosu na konvencionalno 62,5/125 µm multimode vlakno. Pigtailovi optičkih vlakana se obično koriste za spajanje vlakana u kablu za povezivanje sa patch panelom ili opremom. Ovaj pigtail ima tipične 900 μm čvrsto puferirane kablove kao zadanu. Dostupan u različitim dužinama, materijalu omotača, poliranju i prečniku kabla, Fiber Pigtail se može naručiti da prilagodi bilo koji optički protokol kako bi zadovoljio različite mrežne aplikacije.
Karakteristike fiber pigtail-a:
• Mali gubitak umetanja
• Visoki gubitak refleksije
• Stabilna sposobnost i visoka pouzdanost
• Vrhunsko kvalifikovano standardno poliranje računara
• Čizme u raznim bojama
• PVC jakna kao podrazumevana, LSZH opciono
• {{0}}.9mm kao zadano, 2.0mm i 3.0mm kabl opciono
• 100% pregledano za optičke karakteristike prije otpreme
• Dostupne su prilagođene specifikacije
Primjena optičkog pigtaila:
Pigtails se mogu koristiti u telekomunikacionim mrežama, opremi ćelijskih tornjeva, LAN \WAN, CATV, FTTH itd.
specifikacija:
|
Parametar |
Single mod |
Multi mod |
|
Gubitak umetanja |
Manje ili jednako {{0}}.3dB, tipično Manje od ili jednako 0.2dB |
Manje ili jednako 0.30dB |
|
Povratni gubitak |
Veći ili jednak 45dB (PC) |
Veće ili jednako 35 dB |
|
Veći ili jednak 50dB(UPC) |
||
|
Veći ili jednak 60dB(APC) |
||
|
Trajnost |
Manje ili jednako 0.2dB tipična promjena, 1000 ciklusa parenja |
|
|
Sposobnost ponavljanja |
Manje ili jednako 0.10dB |
|
|
Fiber Type |
Corning vlakno 9um |
|
|
Radna temperatura |
-40 ~ +75 |
|
|
Temperatura skladištenja |
-40 ~ +85 |
|
|
Radna talasna dužina |
1310/1550nm |
|
Fiber Pigtails su važan dio mreža, stoga posebnu pažnju posvećujemo njihovom kvalitetu
Brzi prijenos podataka
Cirkonijum keramički prsten pruža minimalne ulazne i povratne gubitke.

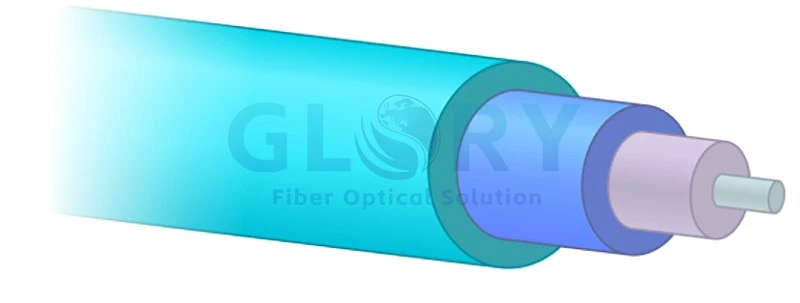

Struktura optičkog kabla
Kabl ima nekoliko slojeva koji štite najvažniji dio, optičko vlakno.
Kako pravilno rezati fiber pigtail kablove
Savjeti:
Općenito se preporučuje prethodno zagrijati pigtail prije rezanja.
Preporučuje se uklanjanje samo 1-2 cm u jednoj radnji.
Dvije glavne metode zavarivanja (spajanja) optičkih vlakana
